Memilih antara kapasitor terpolarisasi dan non-terpolarisasi bukan hanya masalah nilai kapasitansi. Keputusan sebenarnya tergantung pada arah tegangan, struktur dielektrik, perilaku bias DC, kinerja frekuensi, dan peran aktual kapasitor dalam rangkaian.

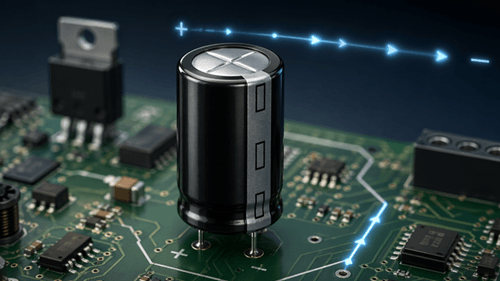

Kapasitor Terpolarisasi Berakhirview
Kapasitor terpolarisasi adalah kapasitor dengan terminal positif dan negatif tetap, sehingga harus dihubungkan ke arah yang benar. Ini terutama dirancang untuk sirkuit DC, di mana arus mengalir dalam satu arah. Karena strukturnya, dapat memberikan kapasitansi yang relatif tinggi dalam ukuran yang kompak.

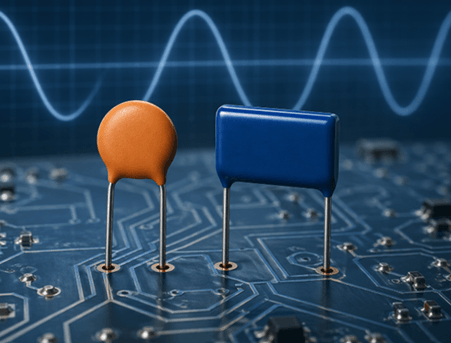

Apa itu kapasitor non-terpolarisasi?
Kapasitor non-terpolarisasi adalah kapasitor tanpa terminal positif atau negatif tetap, sehingga dapat dihubungkan ke kedua arah. Sangat cocok untuk sirkuit di mana voltage polaritas dapat berubah, seperti sirkuit AC. Strukturnya memungkinkannya beroperasi tanpa memerlukan orientasi tertentu.

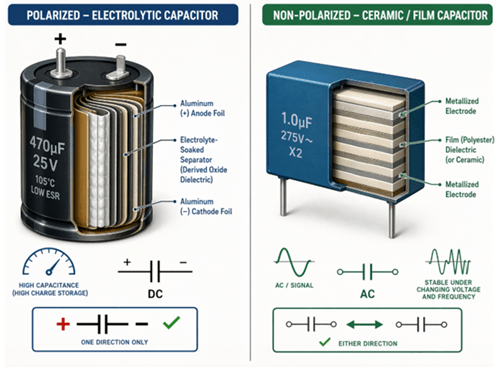

Desain Dielektrik dan Struktural
Perbedaan antara kapasitor terpolarisasi dan non-terpolarisasi dimulai dengan bahan dielektrik dan struktur internal.
• Kapasitor terpolarisasi biasanya menggunakan dielektrik elektrolitik, yang memungkinkan penyimpanan muatan tinggi dan kapasitansi tinggi. Struktur internalnya asimetris, dengan terminal positif dan negatif yang ditandai dengan jelas. Desain ini mendukung penyimpanan energi yang efisien, tetapi juga berarti kapasitor harus dipasang ke arah yang benar agar beroperasi dengan aman.
• Kapasitor non-terpolarisasi biasanya menggunakan dielektrik keramik atau film. Bahan-bahan ini memberikan stabilitas yang lebih baik dalam kondisi tegangan dan frekuensi yang berubah. Struktur internalnya simetris, sehingga dapat dihubungkan ke kedua arah. Ini membuatnya lebih fleksibel dalam desain sirkuit dan lebih cocok untuk aplikasi AC dan sinyal.
Karakteristik Kinerja dan Kapasitansi
| Aspek | Kapasitor Terpolarisasi | Kapasitor Non-Terpolarisasi |
|---|---|---|
| Tingkat Kapasitansi | Kapasitansi tinggi, memungkinkan lebih banyak penyimpanan energi dalam ukuran yang ringkas | Kapasitansi lebih rendah dibandingkan dengan tipe terpolarisasi |
| Penyimpanan Energi | Menyimpan energi lebih efisien, cocok untuk aplikasi intensif daya | Menyimpan lebih sedikit energi, tetapi cukup untuk aplikasi tingkat sinyal |
| Kesesuaian Jenis Sirkuit | Terbaik untuk sirkuit DC dengan aliran arus stabil | Ideal untuk sirkuit AC dengan arah arus yang berubah |
| Kekuatan Kinerja | Sangat baik untuk penghalusan tegangan, penyaringan kebisingan, dan pasokan energi yang stabil | Berkinerja baik dalam pemrosesan sinyal, menangani berbagai frekuensi secara efektif |
| Penanganan Sinyal | Kurang cocok untuk sinyal yang berubah dengan cepat | Lebih baik untuk menangani variasi sinyal dan mengurangi distorsi |
| Persyaratan Polaritas | Harus dihubungkan dengan polaritas yang benar untuk menghindari kerusakan | Tidak ada persyaratan polaritas; Dapat dihubungkan ke segala arah |
Bisakah Kapasitor Non-Terpolarisasi Menggantikan Kapasitor Terpolarisasi
Kapasitor non-terpolarisasi terkadang dapat menggantikan kapasitor terpolarisasi, tetapi hanya jika kondisi sirkuit memungkinkan. Pertanyaan kuncinya bukanlah apakah penggantian secara fisik memungkinkan, tetapi apakah bagian baru akan berperilaku benar dalam posisi itu. Dalam sirkuit di mana polaritas tegangan dapat berbalik, kapasitor non-terpolarisasi biasanya merupakan pilihan yang lebih aman. Namun, dalam rel DC atau posisi penyaringan curah, hanya mengganti kapasitor terpolarisasi dengan yang tidak terpolarisasi tidak menjamin hasil yang sama.
Penggantian harus tetap sesuai dengan pekerjaan listrik sebenarnya dari bagian aslinya. Nilai kapasitansi, peringkat tegangan, kapasitansi efektif di bawah bias DC, ESR, perilaku frekuensi, dan ukuran fisik semuanya dapat memengaruhi kinerja. Dalam praktiknya, kapasitor keramik mungkin non-polar dan nyaman, tetapi juga dapat kehilangan kapasitansi yang dapat digunakan di bawah beban DC. Kapasitor terpolarisasi mungkin kurang fleksibel dalam penempatan, tetapi dapat menawarkan kapasitansi yang lebih dapat diprediksi di beberapa aplikasi DC. Untuk alasan itu, substitusi harus didasarkan pada fungsi sirkuit, bukan pada polaritas saja.
Aplikasi Terpolarisasi dan Non-Terpolarisasi

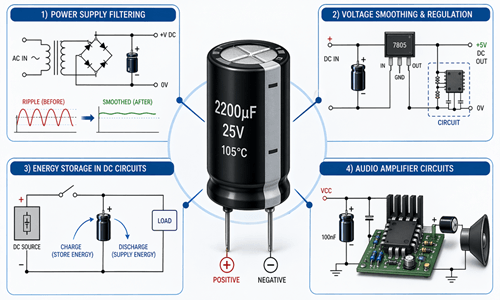

Kapasitor Terpolarisasi
• Penyaringan catu daya – Mengurangi riak dan menghaluskan fluktuasi dalam output daya DC.
• Penghalusan dan regulasi tegangan – Pertahankan tingkat tegangan yang stabil untuk pengoperasian sirkuit yang konsisten.
• Penyimpanan energi di sirkuit DC – Simpan dan lepaskan energi untuk dukungan cadangan atau transien.
• Sirkuit penguat audio – Menstabilkan pengiriman daya dan meningkatkan kualitas suara dalam tahap amplifikasi.

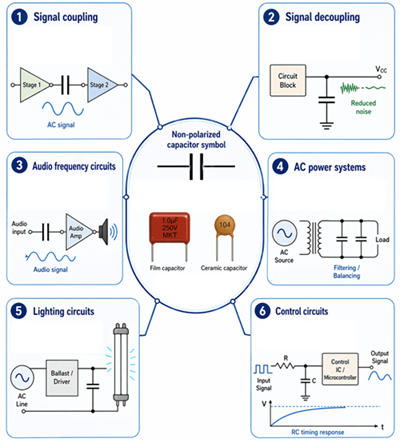

Kapasitor Non-Terpolarisasi
• Kopling sinyal – Transfer sinyal AC antar sirkuit stage sambil memblokir komponen DC.
• Pemisahan sinyal – Isolasi berbagai bagian sirkuit untuk mengurangi kebisingan dan gangguan.
• Sirkuit frekuensi audio – Tangani berbagai frekuensi dengan distorsi rendah dalam sistem audio.
• Sistem daya AC – Mendukung penyeimbangan dan penyaringan tegangan dalam aplikasi arus bolak-balik.
• Sirkuit pencahayaan – Membantu fungsi pemberat dan kontrol dalam sistem pencahayaan yang digerakkan oleh AC.
• Sirkuit kontrol – Aktifkan pengaturan waktu, pemfilteran, dan perilaku sinyal yang stabil dalam aplikasi kontrol.
Polaritas Umum dan Kesalahan Substitusi
| Kesalahan | Apa yang Bisa Salah | Cara Menghindarinya |
|---|---|---|
| Membalikkan kapasitor terpolarisasi | Kapasitor terpolarisasi yang dipasang ke belakang dapat rusak dan dapat gagal di bawah tegangan terbalik. | Selalu konfirmasikan tanda polaritas dan periksa voltage arah sebelum pemasangan. |
| Menggunakan kapasitor terpolarisasi dalam posisi AC atau baliktage | Bagian yang terpolarisasi dapat terkena pembalikan tegangan, yang meningkatkan risiko kegagalan. | Gunakan kapasitor non-terpolarisasi di mana voltage arah dapat berubah. |
| Dengan asumsi kapasitor keramik selalu merupakan pengganti langsung untuk tantalum | Penggantian mungkin tidak memberikan kapasitansi efektif yang sama di bawah beban DC. | Periksa kapasitansi kerja yang sebenarnya, bukan hanya nilai cetak. |
| Mengabaikan bias DC pada kapasitor keramik Kelas 2 | Kapasitor dapat kehilangan sebagian besar kapasitansi yang dapat digunakan selama operasi. | Tinjau jenis dielektrik dan perilaku bias DC sebelum menggunakan MLCC sebagai pengganti. |
| Mengganti tantalum tanpa memeriksa kondisi lonjakan dan lonjakan | Kapasitor tantalum mungkin terlalu tertekan dalam sirkuit impedansi rendah atau aliran masuk tinggi. | Terapkan derating yang tepat dan tinjau stres startup sebelum seleksi. |
| Hanya mencocokkan kapasitansi dan peringkat tegangan | Sirkuit mungkin masih berkinerja berbeda karena perilaku frekuensi, polaritas, stabilitas, dan toleransi tegangan tidak sama. | Cocokkan kapasitor dengan pekerjaan aktual di sirkuit, termasuk pemfilteran, pemisahan, penyimpanan massal, dan penggunaan sinyal. |
Kesalahan desain yang umum adalah berasumsi bahwa kapasitor keramik non-terpolarisasi secara otomatis merupakan peningkatan yang lebih aman atau lebih baik. Dalam praktiknya, itu tidak selalu benar. Kapasitor keramik lebih mudah ditempatkan di sirkuit di mana arah tegangan dapat bervariasi, dan berkinerja sangat baik pada frekuensi tinggi, tetapi banyak MLCC Kelas 2 dapat kehilangan kapasitansi efektif di bawah bias DC. Akibatnya, penggantian keramik dengan kapasitansi yang sama dapat berperilaku berbeda di sirkuit yang sebenarnya.
Kesalahan lain yang sering terjadi adalah memperlakukan kapasitor tantalum sebagai pengganti serba guna di mana pun kapasitansi kompak diperlukan. Kapasitor tantalum sering dipilih karena kapasitansinya yang dapat digunakan di bawah beban DC lebih dapat diprediksi, tetapi juga lebih sensitif terhadap arus lonjakan, arus masuk, dan kondisi impedansi rendah. Dalam posisi yang berhubungan dengan kekuasaan, mengabaikan kondisi stres ini dapat meningkatkan risiko kegagalan, itulah sebabnya penurunan sering kali merupakan bagian dari penggunaan tantalum yang benar.
Kesimpulan
Kapasitor terpolarisasi dan non-terpolarisasi memiliki peran yang berbeda berdasarkan persyaratan sirkuit, polaritas, dan tuntutan kinerja. Dengan memahami perbedaan struktur, kapasitansi, dan aplikasinya, Anda dapat membuat keputusan desain yang lebih akurat dan andal. Memilih kapasitor yang tepat tidak hanya meningkatkan efisiensi tetapi juga mencegah kegagalan umum, memastikan pengoperasian sirkuit yang stabil dan tahan lama.
Pertanyaan yang Sering Diajukan [FAQ]
Kapan kapasitor non-terpolarisasi merupakan pilihan yang lebih baik bahkan jika kapasitor terpolarisasi menawarkan kapasitansi yang lebih tinggi dalam ukuran yang lebih kecil?
Ketika sirkuit menyertakan sinyal AC, pembalikan polaritas, atau mengubah arah tegangan. Dalam posisi tersebut, fleksibilitas pemasangan dan pengoperasian yang benar lebih penting daripada kapasitansi massal yang kompak.
Mengapa kapasitor keramik non-terpolarisasi dapat gagal sebagai pengganti langsung kapasitor terpolarisasi di rel daya DC?
Karena mencocokkan kapasitansi dan peringkat tegangan tidak cukup. Kapasitansi efektif di bawah bias DC, ESR, perilaku frekuensi, dan fungsi sirkuit semuanya dapat mengubah hasilnya.
Mengapa polaritas masih menjadi salah satu batas pemilihan paling kritis untuk kapasitor?
Karena kapasitor terpolarisasi yang dipasang secara terbalik dapat rusak dan dapat gagal di bawah tegangan terbalik, sedangkan kapasitor non-terpolarisasi tidak memiliki batasan arah tersebut.
Dalam posisi sirkuit seperti apa kapasitor terpolarisasi biasanya lebih cocok daripada yang tidak terpolarisasi?
Dalam penyaringan DC, penghalusan tegangan, dan posisi penyimpanan energi massal di mana arah tegangan tetap tetap dan kapasitansi yang stabil diperlukan dalam ruang terbatas.
